KH超细水泥注浆料
产品技术性能指标
项目 | 性能指标 | 检验试验方法/标准 | |
水胶比 | 0.26-0.28 | 《水泥标准稠度用水量、凝结时间、安定性检验方法》 | |
凝结时间（h） | 初凝 | ≥5 | |
终凝 | ≤24 | ||
流动度（25℃）（s） | 初始流动度 | 10-17 | 附录C3 |
30min流动度 | 10-20 | ||
60min流动度 | 10-25 | ||
泌水率（%） | 3h毛细泌水率 | 0 | 附录C4 |
24h自由泌水率 | 0 | 附录C5 | |
压力泌水率（%） | 0.22Mpa（孔道垂直高度≤1.8m时） | ≤2.0 | 附录C6 |
0.36Mpa（孔道垂直高度＞1.8m时） | |||
自由膨胀率（%） | 3h | 0-2 | 附录C4 |
24h | 0-3 | ||
充盈度 | 合格 | 附录C7 | |
抗压强度（Mpa） | 3d | ≥20 | 《水泥胶砂强度检验方法（IOS）GB/T17671》 |
7d | ≥40 | ||
28d | ≥50 | ||
抗折强度(Mpa) | 3d | ≥5 | |
7d | ≥6 | ||
28d | ≥10 | ||
施工要求
1、使用范围：

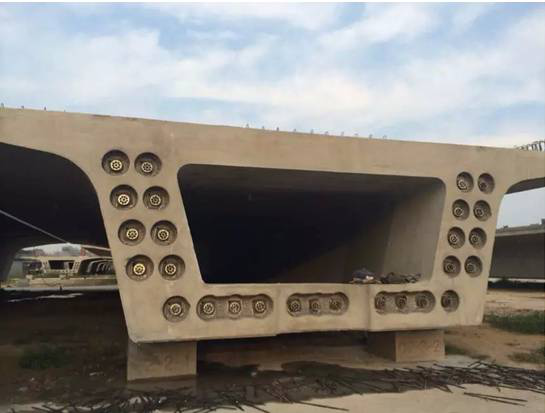

铁路、公路、隧道、核电等大型工程预应力钢筋混凝土孔（管）道压浆，锚杆、锚栓、道钉等结构的锚固。
2、使用方法及参量：水泥重量的10-15%
在满足现场施工技术要求的前提下，根据现场温度及所拌制水泥浆状态，水胶比26%-27%之间调整。
3、水胶比：建议水胶比为0.26，经试验确定，水胶比不宜大于0.28。
4、浆料拌制：按规定的配合比，称取压浆料加入拌和机后再将约80%水加入搅拌机，搅拌1min后加入剩余水，再拌3-5min，使之充分均匀。
5、、灌浆：灌注前，浆液应连续不断地进行搅拌，以维持浆体均匀，保持良好的流动性，灌注时压力泵压需大于0.7Mpa，拌制好的浆体应在45min内用完。
6、包装存储：本厂品微粉体材料，采用牛皮纸袋包装，每袋净重50kg±1kg。本产品应存放阴凉、通风干燥处，保存期为12个月。
产品推荐查看更多》
