钢筋套筒连接街头及连接用灌浆料
灌浆套筒连接技术的优势主要体现在结构和施工两个方面。结构方面的优势主要包括:(1)内外套筒的重叠区域提供了附加刚度,套筒间的灌浆料增强了结构吸收能量的能力,这样就改善了结构抵抗水流及船舶冲击的能力:(2)节点区相对较大,有效减小了应力集中:
(3)重叠的内外套筒和之间的灌浆料增强节点的承载力以及抗疲劳性能。
1.2.1钢筋套筒灌浆接头及其类型
套筒灌浆料是有专门加工的套筒、配套灌浆料和钢筋组装的组合体,在连接钢筋时通过注入快硬无收缩灌浆料,依靠材料之间的粘结咬合作用将钢筋与套筒进行连接。套筒灌浆料接头具有性能可靠、适用性广、安装简便等优点。过去几十年,美国、日本等国家及我国台湾地区的多家公司致力于套筒灌浆接头的研发,取得了多项专利,使其获得了较为广泛的应用。近年来,随着装配式结构在国内的再次兴起,套筒灌浆料接头在我国内地也开始了应用,而且正在修订的行业标准《装配式混凝土结构技术教程》中对套筒灌浆料接头的设计、施工提出要求,另外,行业产品标准《钢筋连接用套筒灌浆料》、《钢筋连接用灌浆套筒》也已经编制完成,将为套筒灌浆接头的推广提供技术依据。
国内外已有很多套筒灌浆料接头,且其形式多种多样,但是按照套筒的形式,总体上可分为全套筒灌浆料接头和半套筒灌浆料接头两大类。全套筒灌浆料接头的两端均采用灌浆方式连接钢筋(见图1-1),其适应性广,是目前最广泛的一类套筒灌浆料接头形式。半套筒灌浆接头(见图1-2),其在预制构件端接头一般采用直螺纹方式连接钢筋,现场装配端采用灌浆方式连接。工业上常用的套筒主要是Nissson Master Builders(简称NMB)连接套筒和LENTONINTERLOCK。表1-1是25mm直径钢筋套筒灌浆接头产品参数比较。
表1-1 25mm直径钢筋套筒灌浆接头产品参数比较
套筒灌浆接头产品 | 套筒(mm) | 灌浆料 | |||||
L | D2 | L1 | L2 | 28d龄期强度(Mpa) | 流动度 (mm) | ||
全套筒灌浆料接头 | 可弘 | 320 | 47 | 141 | 124 | 85 | 180-300 |
NMBSPLICESLEEVE | 370 | 48 | 156 | 163 | 75 | 127-152 | |
半套筒灌浆接头 | LENTON INTERLOK | 219 | 51 | 35 | 178 | 60 | 127-152 |
备注:L:套筒长度,D2:套筒外径,L1:预制端植入钢筋长度,L2:装配端植入钢筋长度
1.22套筒灌浆连接的性能
1.2.2.1套筒灌浆接头的破坏形式
钢筋套筒灌浆接头常见的破坏模式主要有三种:(1)钢筋拉断:(2)钢筋拔出:(3)灌浆料拔出。其中套筒灌浆接头的理想破坏模式为套筒外钢筋被拉断破坏接头起到了有效的钢筋连接作用。除此之外,套筒灌浆料连接接头由于受其他因素影响形成模式(2)(3)的破坏形式:钢筋-灌浆料结合面在钢筋拉断前失效,会造成钢筋拔出破坏,这种情况下应增大钢筋锚固长度以避免此类破坏:灌浆料-套筒结合面在钢筋拉断前失效,会造成灌浆料拔出破坏,可在套筒上适当配置剪力键以避免此类破坏:有时还会出现灌浆料强度不够,导致接头钢筋拉断前发生灌浆料劈裂破坏:套筒强度不够,导致接头钢筋拉断前发生套筒拉断破坏。

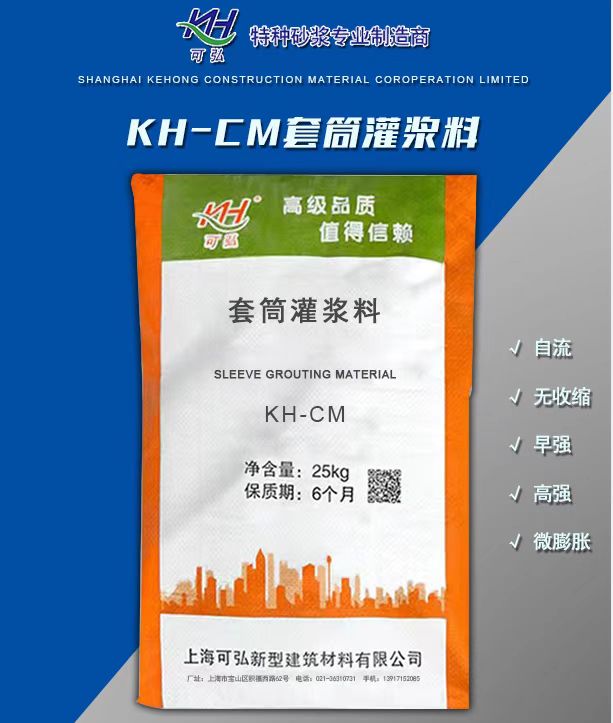

套筒灌浆料的技术性能
检测报告 | 性能指标 | |
流动度/mm | 初始 | ≥300 |
30min | ≥260 | |
抗压强度/Mpa | 1d | ≥35 |
3d | ≥60 | |
28d | ≥85 | |
竖向膨胀率/% | 3h | ≥0.02 |
24h与3h差值 | 0.02 | |
氯离子含量/% | ≤0.03 | |
泌水率/% | 0 |
